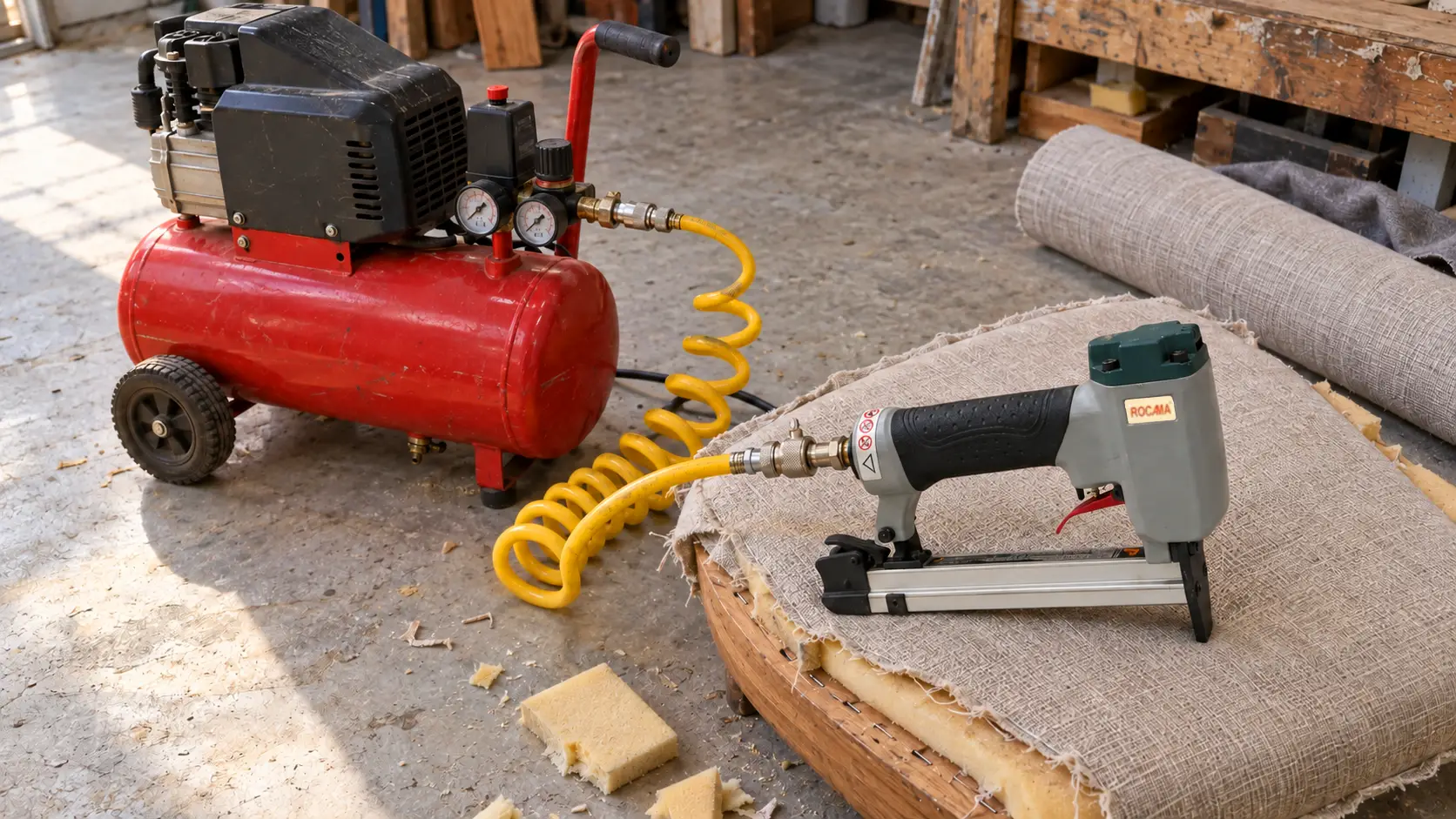

Para um grampeador pneumático, o compressor pequeno de pistão, na faixa de 8 a 9 pés com reservatório de 25 litros e desligamento em 120 lbf/pol², dá conta de uma ferramenta com folga. O que decide é a pressão, não o HP: o compressor de ar direto, que para em 40 lbf/pol², não move nenhum grampeador pneumático da Rocama.
Na loja, a conversa sobre compressor para grampeador pneumático quase sempre começa pelo HP, e o HP é o número da etiqueta que menos diz sobre grampear. O grampeador pede duas coisas ao compressor: pressão suficiente para o martelo cravar o grampo inteiro e ar suficiente para repetir o golpe no seu ritmo. As duas estão escritas na ficha da ferramenta, e as duas se conferem na plaqueta do compressor em trinta segundos, sem calculadora. A conta que vem abaixo foi feita com a ficha de cada pneumático da linha pneumática Rocama.
Qual compressor para grampeador pneumático serve
Serve qualquer compressor de pistão com reservatório que desligue acima da pressão máxima de trabalho do seu grampeador e que religue perto do mínimo dela. Na prática da ficha, um compressor de 8 a 9 pés, 25 litros e 120 lbf/pol² sustenta um grampeador Rocama trabalhando sem parar. HP e marca não entram nessa conta.
O primeiro filtro é a pressão de trabalho da sua ferramenta. A Rocama publica a faixa e o consumo de ar de cada pneumático na página de manuais de instrução, e é dali que sai esta tabela:
| Grampeador | Grampo ou pino | Pressão de trabalho | Consumo de ar por golpe |
|---|---|---|---|
| Rocama 80W | Linha 80 e PCW, 4 a 16 mm | 60 a 100 psi | 0,5 L |
| Rocama R80 | Linha 80 e PCW | 60 a 100 psi | 0,5 L (referência do 80W) |
| Rocama N-10 | Linha N-10, 10 mm | 70 a 100 psi | 0,5 L |
| Rocama PF-50 | Pino F, 10 a 50 mm | 80 a 100 psi | 0,72 L |
| Rocama PF-50/9040 | Pino F e grampo 90 | 80 a 100 psi | 0,72 L |
| Rocama 92/30 | Linha 92, 10 a 30 mm | 90 a 110 psi | 0,8 L |
| Rocama 14/50 | Linha 14, 16 a 50 mm | 90 a 110 psi | 1,08 L |
Repare na coluna do meio. O 80W trabalha a partir de 60 psi; o 14/50 e o 92/30 só a partir de 90. É essa diferença, e não o tamanho do compressor, que separa o compressor que serve do que deixa o grampo alto.
O que as três palavras da etiqueta do compressor querem dizer
A etiqueta do compressor e a ficha do grampeador falam a mesma língua com sotaques diferentes. Traduzindo:
| Na etiqueta do compressor | O que é | Como comparar com o grampeador |
|---|---|---|
| lbf/pol² (pressão máxima e mínima) | A mesma unidade que o psi do manual, escrita por extenso | 120 lbf/pol² é 120 psi. Compare direto com a faixa da tabela acima |
| Pés ou pcm | Pés cúbicos de ar por minuto. Em compressor de pistão, o número da etiqueta é o deslocamento teórico | 1 pcm é 28,3 litros por minuto. Desconte cerca de 25% para chegar no ar que sai de verdade |
| Litros | O tamanho do reservatório. O volume útil é um pouco menor que o nominal | Define quantos golpes você dá com o motor desligado |

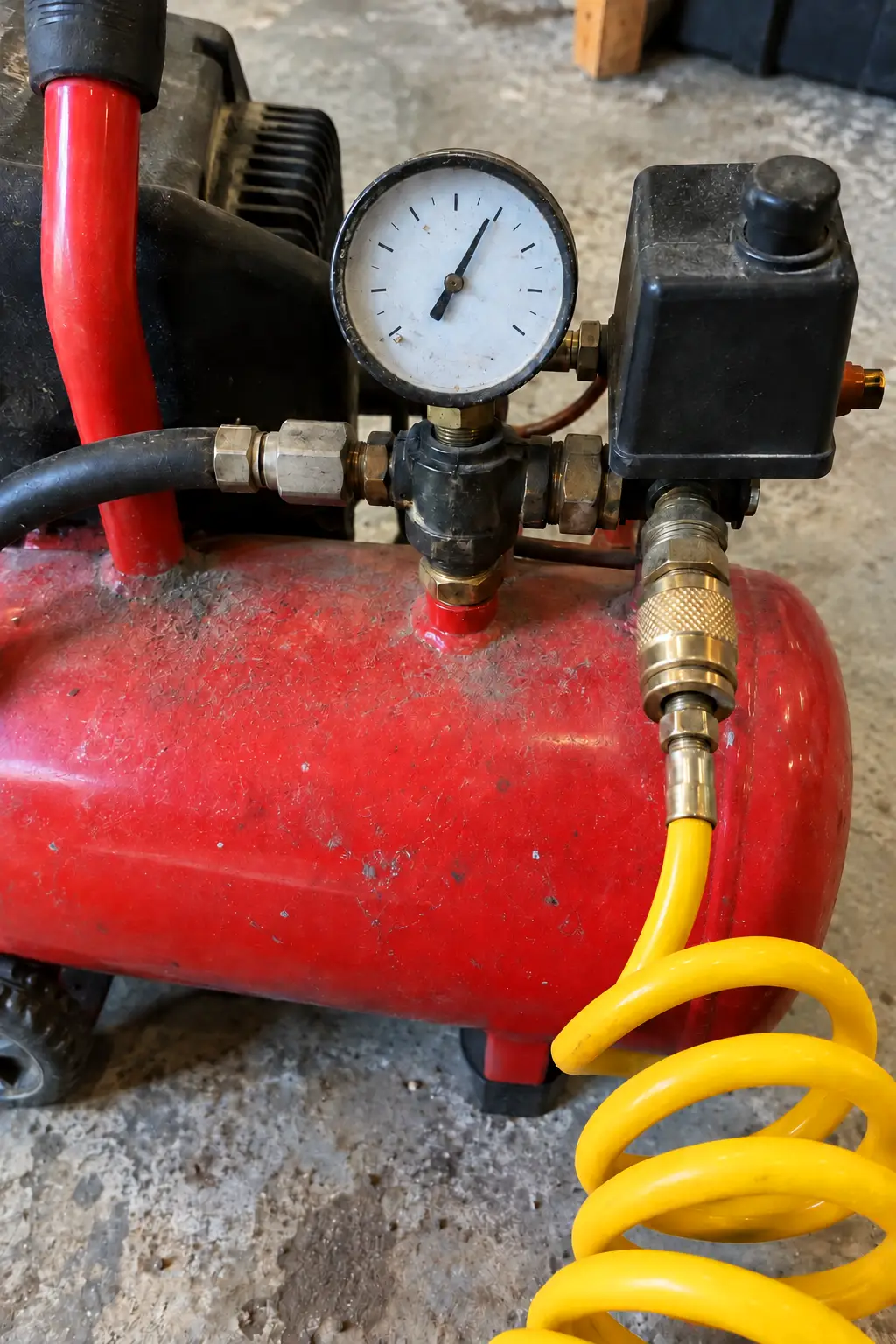

Duas linhas da ficha do compressor passam batido e são as que mais importam para o grampeador: a pressão de desligamento (máxima) e a de religamento (mínima). Um compressor pequeno típico de 25 litros, com 8,6 pés de deslocamento teórico, desliga em 120 e religa em 80 lbf/pol², segundo a tabela do fabricante. Guarde o 80. Ele volta daqui a pouco.
O HP ficou fora da tabela de propósito. Ele mede o motor, não o ar que chega na mangueira, e dois compressores com o mesmo HP entregam vazões diferentes.
Quantos grampos o reservatório de 25 litros dá antes do motor ligar
Esta é a conta que decide se o compressor pequeno basta. O reservatório cheio a 120 psi guarda ar comprimido; cada golpe gasta um pouco; o motor só volta quando a pressão cai até o religamento. Quantos grampos cabem nesse intervalo depende do consumo do seu modelo e do ponto em que ele deixa de cravar direito.
Para um reservatório de 25 litros (22 litros úteis), desligando em 120 e religando em 80 lbf/pol²:
| Grampeador | Piso da ferramenta | Golpes com o motor desligado | Golpes por minuto que o motor repõe |
|---|---|---|---|
| Rocama 80W e R80 | 60 psi (o motor religa antes, em 80) | cerca de 120 | cerca de 370 |
| Rocama N-10 | 70 psi (o motor religa antes, em 80) | cerca de 120 | cerca de 370 |
| Rocama PF-50 e PF-50/9040 | 80 psi | cerca de 80 | cerca de 260 |
| Rocama 92/30 | 90 psi | cerca de 55 | cerca de 230 |
| Rocama 14/50 | 90 psi | cerca de 40 | cerca de 170 |
A conta usa o ar livre guardado entre as duas pressões (volume útil × queda de pressão ÷ 14,7 psi da atmosfera) dividido pelo consumo por golpe da ficha Rocama, e uma vazão real de 187 litros por minuto, que é o que o fabricante do compressor declara como ar efetivo para esse porte.
A última coluna responde a pergunta do tamanho: mesmo o 14/50, o mais gastador da linha, pede menos ar por minuto do que um compressor de 25 litros repõe. Ninguém grampeia 170 vezes por minuto. Para uma ferramenta, vazão não falta.
O que falta é outra coisa, e está na segunda coluna. No 14/50 e no 92/30 o piso é 90 psi, e o compressor só religa em 80. Entre 90 e 80, o motor continua parado e a ferramenta já está abaixo da faixa. É ali que o grampo 92 começa a ficar alto, sem entrar inteiro, como descreve o artigo do grampo 92. A solução não é trocar de compressor. É olhar o manômetro: quando o ponteiro chegar perto de 90, espere o motor encher de novo antes de continuar.
Compressor de ar direto e mini compressor funcionam no grampeador?
O compressor de ar direto não funciona em nenhum grampeador pneumático da Rocama. O ar direto comum para em 40 lbf/pol², e o grampeador que menos pede, o 80W, começa a trabalhar em 60 psi. Ele não tem reservatório para acumular pressão; foi feito para pintura leve e para encher boia, não para dar o golpe de um martelo pneumático.
O mini compressor portátil, de encher pneu, é um caso parecido por outro motivo. Alguns chegam a pressões altas, mas quase nenhum tem reservatório, e sem reservatório cada golpe espera o motor recuperar. Antes de comprar qualquer compressor pequeno para grampear, confira na ficha duas coisas: pressão máxima acima da faixa do seu grampeador e reservatório declarado em litros. Faltou uma das duas, ele não serve.
Vale mais o compressor de 50 litros ou o de 25?
Para um grampeador só, o de 25 litros resolve, e o de 50 é conforto. Com o dobro do reservatório, o intervalo entre um religamento e outro também dobra: no 14/50, a conta da tabela passa de cerca de 40 para cerca de 80 golpes com o motor parado. Menos religamento é menos barulho e menos desgaste no motor, mas o grampo sai igual.
O de 50 litros passa a valer a diferença em três situações:
- Duas ferramentas na mesma linha de ar, como um 14/50 na estrutura e um 80W no acabamento.
- Serviço de 14/50 em sequência longa, como fechar fundo de caixa ou pregar estrutura de sofá, onde parar a cada 40 grampos atrapalha o ritmo.
- Pintura com pistola no mesmo compressor. Pistola de pintura pede ar contínuo e muda a conta inteira; aí o tamanho é decidido pela pistola, não pelo grampeador.
Fora disso, o dinheiro da diferença rende mais numa mangueira boa e num regulador com manômetro.
Compressor com óleo ou isento de óleo para grampeador?
Os dois servem, porque quem lubrifica o grampeador não é o compressor. O manual da Rocama manda pingar de 2 a 3 gotas de lubrificante no conector de ar da ferramenta, e é essa lubrificação que protege os anéis de vedação e o martelo. O compressor isento de óleo entrega ar sem óleo; o lubrificado entrega um pouco de névoa de óleo que não substitui as gotas no conector.
A escolha entre os dois é de uso: o isento de óleo costuma ser mais leve e sem troca de óleo, bom para quem leva o compressor para o serviço; o lubrificado costuma durar mais em uso diário de oficina. Para o grampeador, tanto faz, desde que as gotas no conector não sejam esquecidas.
Como ligar o grampeador no compressor pela primeira vez
Comprado o compressor, falta o caminho entre ele e a ferramenta. São quatro peças e seis passos.
O que você precisa além do compressor: mangueira de ar com engate rápido nas duas pontas, o engate macho no grampeador, um regulador de pressão com manômetro na saída do compressor (muitos compressores pequenos já trazem) e o lubrificante para ferramenta pneumática.
- Drene o reservatório abrindo o registro embaixo dele, com o compressor desligado e sem pressão. Sai água condensada, e ela não pode ir para a ferramenta.
- Encha o compressor até ele desligar sozinho no pressostato.
- Regule a saída para o começo da faixa do seu modelo: 60 psi no 80W, 80 psi no PF-50, 90 psi no 14/50 e no 92/30.
- Pingue de 2 a 3 gotas de lubrificante no conector de ar do grampeador, como pede o manual.
- Conecte a mangueira com a ferramenta travada ou sem grampo no carregador, e só então carregue o grampo.
- Teste num retalho do mesmo material do serviço. Grampo alto, suba a pressão de 5 em 5 psi dentro da faixa. Grampo afundando e marcando o tecido, desça.
Se o grampeador continuar sem cravar com a pressão certa, o problema já não é o compressor: o artigo do grampeador travado tem a tabela de sintomas tirada dos manuais.
Veja o pneumático em funcionamento
O vídeo do canal oficial da Rocama mostra o 80W, o grampeador de tapeçaria da linha e o que trabalha com a menor pressão, em uso.
Qual grampeador usar no compressor que você já tem
Se o compressor já está na oficina, a conta é ao contrário: leia a pressão de religamento na ficha dele e compare com o piso de cada ferramenta.
- Religa em 80 lbf/pol² ou mais: qualquer um da linha trabalha. O 80W, o N-10 e o PF-50 ficam o tempo todo dentro da faixa; o 14/50 e o 92/30 pedem que você espere o motor quando o manômetro chegar perto de 90.
- Desliga abaixo de 100 lbf/pol²: fique com a linha 80, que trabalha de 60 a 100 psi: o 80W, grampeador de tapeçaria com grampo 80 e PCW de 4 a 16 mm, ou o R80, o modelo industrial da mesma linha.
- Ar direto de 40 lbf/pol²: nenhum pneumático. Para esse caso, o grampeador manual resolve a tapeçaria; o comparativo dos manuais Rocama mostra qual serve para cada serviço.
O grampo muda de linha junto com o grampeador. Antes de comprar a caixa, confira o código no guia de tamanho de grampo.
Compressor para grampeador pneumático: a conferência na loja
Com a ficha do seu grampeador na mão, a compra do compressor se resolve na plaqueta dele, em três leituras. A pressão de desligamento tem que passar o topo da faixa da ferramenta. A de religamento tem que ficar perto do piso dela. E o reservatório tem que ter litros declarados, porque sem ele não existe golpe de grampeador. Os pés e o HP só entram na conta quando a mesma linha de ar vai alimentar mais de uma ferramenta ou uma pistola de pintura.
Se ficar dúvida sobre qual pneumático da Rocama casa com o seu serviço, um representante Rocama indica o modelo e o ponto de venda mais perto.
Dúvidas frequentes sobre compressor para grampeador pneumático
Qual o compressor ideal para grampeador pneumático?
Um compressor de pistão com reservatório, que desligue acima da pressão máxima do grampeador e religue perto do mínimo dele. Para os grampeadores pneumáticos Rocama, o porte de 8 a 9 pés, 25 litros e 120 lbf/pol² atende uma ferramenta trabalhando sem parar.
Quantos pés de compressor precisa um grampeador pneumático?
Para uma ferramenta só, os 8 a 9 pés de um compressor pequeno sobram. O Rocama 14/50, que gasta 1,08 litro por golpe, precisaria de cerca de 170 golpes por minuto para esgotar a vazão real de um compressor desse porte.
Compressor de ar direto serve para grampeador pneumático?
Não. O compressor de ar direto comum para em 40 lbf/pol², e o grampeador pneumático Rocama que menos pede pressão, o 80W, trabalha a partir de 60 psi.
lbf/pol² e psi são a mesma coisa?
Sim. lbf/pol² é libra-força por polegada quadrada, e psi é a sigla em inglês da mesma unidade. 90 psi no manual do grampeador é 90 lbf/pol² na etiqueta do compressor.
Qual a pressão do compressor para grampeador de tapeceiro?
Depende do modelo, e a faixa está no manual. No Rocama 80W, o pneumático de tapeçaria da linha, é de 60 a 100 psi. No 14/50 e no 92/30 é de 90 a 110 psi.
Compressor de 25 litros dá para grampeador pneumático?
Dá. Com 22 litros úteis entre 120 e 80 lbf/pol², ele solta cerca de 120 golpes do Rocama 80W e cerca de 40 do 14/50 antes de o motor ligar de novo, e o motor repõe o ar mais rápido do que qualquer pessoa grampeia.
Qual grampeador posso usar no compressor?
Compare a pressão de desligamento e a de religamento do seu compressor com a faixa de cada grampeador. Compressor que desliga abaixo de 100 lbf/pol² fica com o Rocama 80W; o que desliga em 120 atende toda a linha pneumática.
Precisa colocar óleo no grampeador pneumático?
Sim. O manual da Rocama pede de 2 a 3 gotas de lubrificante no conector de ar da ferramenta, e isso vale com compressor lubrificado ou isento de óleo.
